Hydraulic Fitting Types Explained: NPT, JIC, ORFS, BSP and Metric Standards

Når en look-alike-tilpasning koster deg nedetid

Under en rutinemessig slangebytte på en gravemaskin, monterte et vedlikeholdsmannskap en erstatning som så ut som den gamle: samme sekskantstørrelse, samme gjengestigning på en enkel måler. Kretsen lekk så snart trykket passerte 200 bar. Erstatningen var BSPT; havnen var PT. Visuelt nært, dimensjonalt annerledes, helt uforenlig.

Den historien gjentar seg på hvert verksted som lagerfører hydrauliske armaturtyper fra mer enn én standard. Hydrauliske armaturer er ikke utskiftbare etter utseende. Hver type er definert av gjengeformen, setevinkelen og forseglingsprinsippet - og disse tre detaljene avgjør om en forbindelse holder trykket i årevis eller svikter på minutter.

Denne veiledningen forklarer de viktigste hydrauliske armaturene, hvordan de identifiseres og hvor hver enkelt hører hjemme. Hvis du kjøper slangeenheter eller adaptere i volum, vil det å kjenne disse forskjellene også hjelpe deg med å stille de riktige spørsmålene om materiale, plettering og krympekvalitet.

Hvorfor industrien produserte så mange tilpasningstyper

Hydraulikk utviklet parallelt i Nord-Amerika, Storbritannia, Tyskland og Japan. Hver region standardiserte sitt eget gjenge- og tetningssystem for lokal produksjon, og disse systemene ble integrert i utstyr som fortsatt er i bruk i dag. PT vokste ut av rørleggerarbeid; JIC ble utviklet for å overleve vibrasjoner i mobilt maskineri; DIN produserte et høytrykks 24° kjeglesystem; JIS fulgte britisk 60° kjeglepraksis med sin egen tråd.

Etter hvert som driftstrykket økte, så det ut til at ansiktstetningsdesign som ORFS eliminerte de små lekkasjene som koniske gjenger tåler.

Å forstå familien kommer ned til tre variabler:

• Gjengeform: konisk eller parallell, med en spesifikk flankevinkel og stigning.
• Setegeometri: 37° flare, 60° kjegle, 24° kjegle eller flat flate.
• Tetningsprinsipp: metall-til-metall kontakt, O-ring kompresjon eller gjengekiling.

Treveis en hydraulisk monteringspakninger

Nesten hver type hydraulisk montering er avhengig av en av tre tetningsstrategier.

Metall-til-metall kjegle — JIC 37°, BSP 60°, JIS 60° og metrisk 24° uten O-ring. En maskinert kjegle presser mot et matchende sete med høy kontaktspenning. Den tåler vibrasjoner godt, men er følsom for riper på sitteflaten.

Myk tetning (O-ring) — ORFS og metrisk 24° kjegle med O-ring (DIN 3865). En elastomer tar tetningsbelastningen, så mindre skader på ansiktet forårsaker ikke lekkasjer. Disse typene dominerer høyt trykk og lekkasjekritiske steder.

Konisk tråd — PT og BSPT. Selve gjengen tetter ved fastkiling og lett deformasjon, assistert av tetningsmasse. Det er enkelt og billig, men det svakeste alternativet under kraftige vibrasjoner.

Hver tilnærming har et annet praktisk trykktak. Tabellen nedenfor viser typiske maksimale arbeidstrykkverdier for stålbeslag i vanlige størrelser.

Hovedhydraulikktilpasningstyper med et blikk

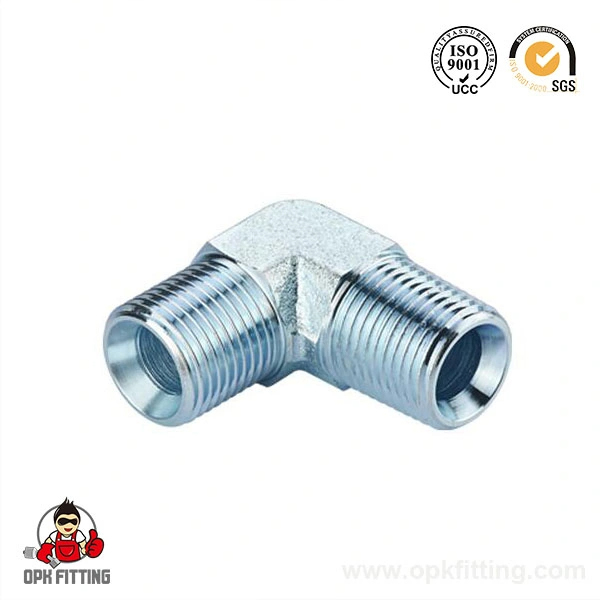

PT og BSPT: koniske gjenger

NPT (National Pipe Taper) tetter gjennom gjengeinterferens; BSPT (British Standard Pipe Tapered) gjør det samme med en 55° flanke i stedet for 60°. Begge passer til enkle kretser under omtrent 350 bar, men de vibrerer løst og trenger tetningsmasse. Aldri par NPT med BSPT: gjengene kan feste seg i noen få omdreininger og deretter lekke eller splitte porten.

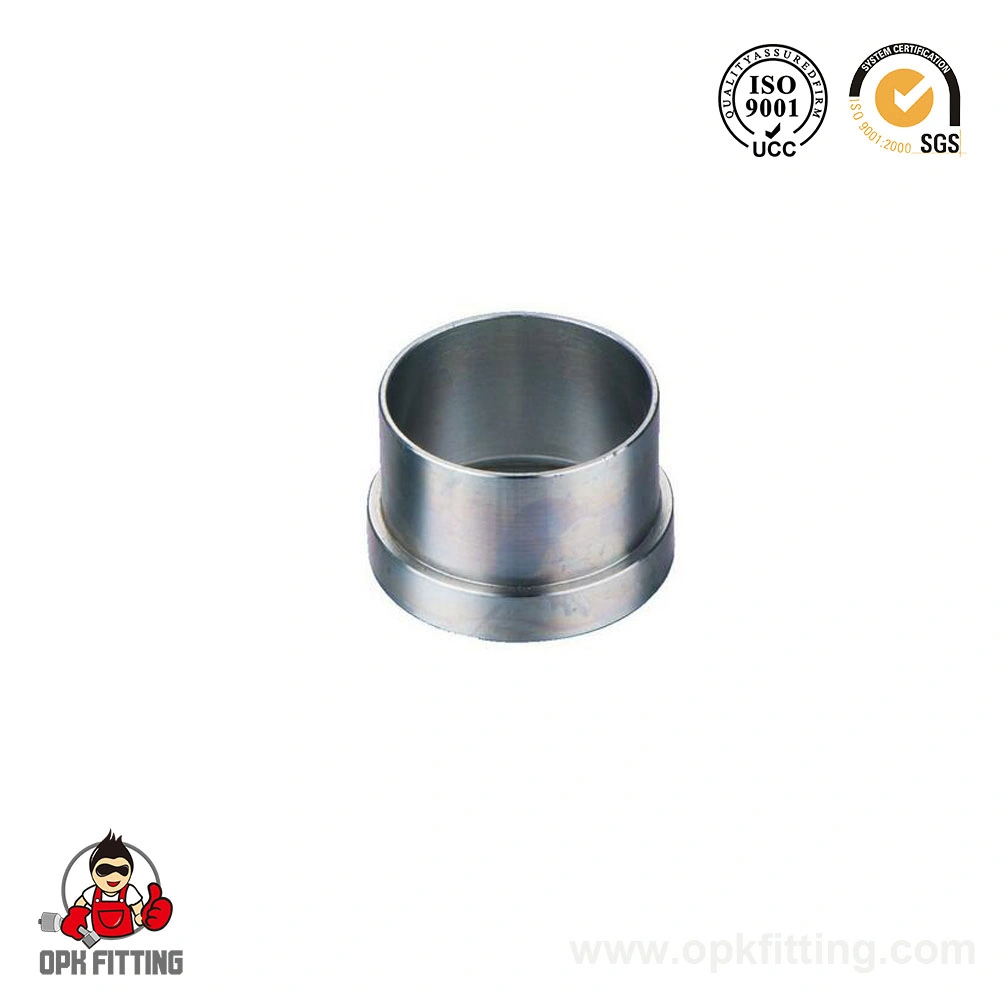

JIC 37° fakkel

JIC (SAE J514) parer en parallell UNF-gjenge med en 37° hannfas og et matchende 37° hunnsete. Metallkjeglen gir en solid tetning ved middels høyt trykk og er standardvalget i mobil hydraulikk. Versjoner i ett stykke eliminerer den separate hylsen som kan gli under montering. For JIC-applikasjoner, leverer OPK JIC 74° kjegle hannbeslag med belagte karbonstålkropper og presis kjeglegeometri.

16711 JIC mannlig 74° kjegleprodusent, OEM/ODM fabrikk - Ningbo Opk Fitting Co., Ningbo Opk Fitting Co., Ltd er topp Kina ODM & OEM 16711 JIC Male 74° Cone produsent og fabrikk.ProduktbeskrivelseProduktnavn: Jic Ma... Se produkt →

BSP: British Standard Pipe-tilkoblinger

BSP vises i to former. BSPP er parallell og tetter enten på en 60° metallkjegle eller med en O-ring. BSPT er konisk og tetter på gjengene. 55° Whitworth-gjengeprofilen skiller BSP fra amerikanske og metriske gjenger. BSP 60° kjeglebeslag er vanlige på europeiske girpumper, ventiler og sylindre. Den BSP hann 60° konisk setebeslag dekk til den rette hannversjonen som brukes i de fleste slangemontasjer.

12611 BSP hann 60° kjegleseteprodusent, OEM/ODM fabrikk - Ningbo Opk Fitting Ningbo Opk Fitting Co., Ltd er topp China ODM & OEM 12611 BSP Male 60° Cone Seat produsent og fabrikk.1. Råmateriale: Karbonstål og... Se produkt →

ORFS: O-ring ansiktstetning

ORFS (SAE J1453) komprimerer en O-ring inne i et spor mot en flat overflate. Uten metall-til-metall-seter motstår skjøten lekkasje bedre under trykktopper og vibrasjoner, og den kan monteres og demonteres mange ganger ved å skifte ut O-ringen. De fleste produsenter vurderer ORFS-fittings for trykk opp til ca. 420 bar (6000 psi) i passende størrelser.

Metriske 24° kjeglebeslag

Det metriske 24° kjeglesystemet (DIN 2353 / ISO 8434-1) er mye brukt utenfor Nord-Amerika og kommer i lette (L) og tunge (S) serier. Light-serien dekker typiske systemer til rundt 315 bar; tung serie strekker seg høyere, avhengig av størrelse. En O-ring versjon (DIN 3865) legger til en myk tetning bak kjeglen. Metriske 24° kjegle hannbeslag med gjenger i L-serien spesifiseres når utstyr krever DIN-lysserien.

10411 Metrisk hann 24° kjeglesete L.T. Produsent, OEM/ODM Factory - Ningbo Opk Ningbo Opk Fitting Co., Ltd er topp Kina ODM & OEM 10411 metrisk hann 24° kjeglesete L.T. produsent og fabrikk.1. Råmateriale: Carbon St... Se produkt →

JIS 60° kjeglebeslag

Japanske gravemaskiner, sprøytestøpemaskiner og maskinverktøy bruker vanligvis JIS B8363-beslag med en 60° kjegle og metriske gjenger med en 30° flanke. Kjeglevinkelen ser identisk ut med BSPs 60°, så gjengestigning og flankevinkel må verifiseres før montering.

Krympet, gjenbrukbart eller socketless? Vedleggsstiler betyr noe

Kroppsformen er bare halvparten av avgjørelsen; måten koblingen festes til slangen på, bestemmer levetid og alternativer for reparasjon i felten.

• Krympet — Hylsen presses med en krympemaskin til en kontrollert diameter. Dette gir best tilkoblingskvalitet, men det krever en butikkpresse. OPKs produksjonsprosess inkluderer skjæring, skiving, krymping og trykktesting.
• Gjenbrukbar (kan festes i felten) — Du skru eller klemmer koblingen på slangen uten å trykke. Dette brukes ofte på SAE 100 R5 slange og andre tekstilforsterkede slanger for rask reparasjon.
• Uten stikkontakt — For lavtrykksreturledninger biter koblingen seg fast i slangen og krever ingen fastklemming i det hele tatt. Disse socketless slange fitting design redusere antall deler og monteringstid.

Materialer, trykkklassifiseringer og valg

De fleste hydrauliske armaturer er produsert i karbonstål med sinkbelegg, rustfritt stål eller messing. Forsinket karbonstål er den økonomiske standarden for mobile og industrielle kretser; rustfritt egnet for mat, farma, marine og andre korrosive miljøer; messing vises i lavtrykksinstrumentering.

Utvalget kan reduseres til fem kontroller, etter praksis fra en erfaren produsenten av hydraulikkslange og koblinger :

1. Identifiser portgjengen med en stigningsmåler og caliper.
2. Bekreft setet: kjeglevinkel, flare sete eller flat side med O-ring.
3. Tilpass slangestrekstørrelsen til passende halestørrelse.
4. Sjekk trykkklassifisering og impulskrav mot kretsen.
5. Bekreft orienteringen (rett, 45°, 90°) for ren ruting.

ORFS skårer høyest for lekkasjemotstand; JIC balanserer enkel montering med vibrasjonsytelse; PT er fortsatt brukbart for lavkostkretser, men henger etter på vibrasjon og lekkasjeintegritet.

Vanlige identifikasjonsfeil

• Forveksler NPT med BSPT fordi begge er avsmalnende – flankevinklene og stigningene deres er forskjellige.
• Forutsatt at hver 60° kjegle er BSP: JIS bruker også 60°, med en 30° gjengeflanke.
• Blanding av rette tråder og rørgjenger: de kan starte, og deretter feste seg uten å tette.
• Gjenbruk av en metallkjeglebeslag som har blitt over-momentert; kjeglen deformeres og sitter ikke lenger.
• Velge rustfrie beslag uten å bekrefte at gjenge- og setegeometri samsvarer med sammenkoblingskomponenten.
