Hva en Industriell slangekobling Er og hvorfor det betyr noe

An industriell slangekobling er koblingskomponenten som kobler en fleksibel slange til et rør, ventil, pumpe, sylinder eller en annen slange , forsegler koblingen slik at væske eller gass kan bevege seg gjennom systemet uten å lekke. Den består vanligvis av et koplingslegeme, en hylse eller hylse som griper slangen, og en gjenge- eller flensgrensesnitt på den motsatte enden som passer med resten av systemet.

De fleste industrielle slangekoblinger som selges i dag er bygget som en industriell standard slangekobling, noe som betyr at gjengeformen, tetningsvinkelen og dimensjonene følger en anerkjent spesifikasjon som SAE, DIN, ISO eller BS i stedet for en engangsutforming. Denne standardiseringen er det som lar en armatur fra en produksjonsserie være pålitelig med en slange, ventil eller sylinderport som er produsert et helt annet sted, noe som betyr enormt mye i hydrauliske og væsketransportsystemer der en mismatch kan bety en lekkasje under trykk i stedet for en mindre ulempe.

Resten av denne veiledningen går gjennom hvordan en standard slangekobling er bygget, hvordan gjenge- og tetningsstandarder sammenlignes, hvordan man dimensjonerer en hydraulisk slangekobling for et gitt trykk og slangediameter, og hva man skal se etter hos en produsent av industrielle slangekoblinger.

Hva er en Standard slangekobling

En standard slangekobling er en kobling bygget til en publisert dimensjons- og gjengespesifikasjon i stedet for en tilpasset eller proprietær geometri. De mest refererte spesifikasjonene innen hydraulisk og industrielt slangearbeid inkluderer SAE rettgjenger og flare fittings, DIN metriske fittings som er vanlig på tvers av europeisk utstyr, ISO fittings brukt for grenseoverskridende utstyrskompatibilitet, og BS fittings som er vanlige i britisk og Commonwealth-markedsutstyr.

Å velge en industriell standard slangekobling fremfor en proprietær design forenkler generelt fremtidig vedlikehold, siden reservedeler kan hentes fra mer enn én produksjonslinje uten å redesigne tilkoblingspunktet.

Hvordan industrielle slangekoblinger fungerer: Kjernekomponenter

Hver industrislangekobling deler tre funksjonssoner, uavhengig av gjengestandard eller slangestørrelse.

Slangekobling og hylse

Koblingskroppen settes inn i eller over slangeenden, og en hylse eller hylse komprimeres rundt slangen under krymping for å låse koblingen på plass og tette det ytre slangelaget mot koblingsskaftet.

Gjenge- og forseglingsgrensesnitt

Den motsatte enden av beslaget bærer gjengen eller flensen som kobles til resten av systemet. Forsegling skjer enten gjennom en konisk gjenge som tetter ved kontakt, en parallell gjenge parret med en O-ring eller festet skive, eller en flare og kjeglegrensesnitt som tetter gjennom metall-til-metall-kontakt under dreiemoment.

Krympede versus gjenbrukbare beslag

Krympede koblinger smyges permanent på slangen ved hjelp av en krympemaskin og kan ikke fjernes uten å kutte slangen, mens gjenbrukbare eller feltfestede beslag skrus eller klemmes fast på slangeenden og kan demonteres og monteres på nytt, noe som passer til feltreparasjonssituasjoner der en krympemaskin ikke er tilgjengelig.

Høytrykksslangetilpasning Dimensjonering etter slangediameter

Arbeidstrykkkapasiteten faller generelt ettersom slangens indre diameter øker, siden en større boring trenger et proporsjonalt tykkere forsterkningslag for å holde samme veggspenning. En høytrykksslangekobling på en slange med liten diameter kan ofte håndtere et betydelig høyere arbeidstrykk enn samme koblingsfamilie på en slange med større diameter , som er grunnen til at dimensjonering etter diameter alene uten å sjekke trykkklassifiseringen er en vanlig spesifikasjonsfeil.

Figur 1: Generelle referansearbeidstrykkbånd etter slangeboringsstørrelse. Faktiske vurderinger avhenger av forsterkningslag, beslagsdesign og sikkerhetsfaktor som brukes.

Valgkriterier for hydraulikkslangetilpasning

Utover diameter og trykk bestemmer flere andre parametere om en hydraulisk slangekobling vil fungere pålitelig i et gitt system.

Figur 2: Generell reduksjonstrend som viser at trykkkapasiteten faller når driftstemperaturen øker, uttrykt som en prosentandel av det nominelle kaldtrykket.

Gjenget slangekoblingstyper forklart

En gjenget slangekobling kan bruke flere forskjellige gjenge- og tetningsgeometrier, og å blande feil to sammen er en av de vanligste årsakene til lekkasje i et hydraulisk system.

PT-tråd

National Pipe koniske gjengetetninger ved å kile de koniske hann- og hunngjengene sammen, vanligvis assistert av gjengetetningsmiddel, og er vanlig på generelt industri- og landbruksutstyr.

BSP tråd

British Standard Pipe-gjenger kommer i både avsmalnende og parallelle former, med den parallelle versjonen som tetter gjennom en bundet skive i stedet for gjengeinterferens, vanlig på utstyr på europeiske og Commonwealth-markedet.

JIC tråd

Joint Industry Council-beslag bruker en 37 graders fakkeltetning på en parallell gjenge, noe som gir en sterk metall-til-metall-tetning som yter godt under vibrasjoner og er mye brukt på tvers av nordamerikanske hydrauliske systemer.

ORFS tråd

O-ring-ansiktstetningsbeslag bruker en flat O-ring i stedet for en flare- eller gjengetetning, noe som gir en av de mest lekkasjebestandige koplingene som er tilgjengelige for hydrauliske høytrykksapplikasjoner.

Metrisk tråd

Metriske gjengebeslag, ofte sammen med en 24 graders kjegle og O-ring, er vanlige på europeisk bygde maskiner og spesifisert i økende grad på utstyr designet for globale markeder.

Figur 3: Generell referansetrykkevne etter gjenge- og tetningsgeometri. Faktiske vurderinger varierer med monteringsstørrelse, materiale og produsentdesign.

Materiale- og beleggvalg for industrielle slangekoblinger

Karbonstål er fortsatt det vanligste monteringsmaterialet for generell hydraulisk service, vanligvis ferdig med en sink- eller sink-nikkelbelegg for å motstå overflatekorrosjon under lagring og feltbruk. Armaturer i rustfritt stål koster mer å maskinere, men motstår korrosjon langt bedre i marine, kjemiske, mat- og farmasøytiske miljøer hvor nedvasking eller salteksponering er rutine. Messingbeslag vises hovedsakelig på luft- og vannledninger med lavt trykk hvor maskinbarhet og moderat korrosjonsmotstand betyr mer enn maksimal trykkkapasitet.

Figur 4: Relativ sammenligning på tvers av fem praktiske faktorer på en generell fempunkts teknisk referanseskala.

Bransjer som er avhengige av industrielle slangekoblinger

Industrielle og industrielle standard slangekoblinger dukker opp der væske eller gass trenger å bevege seg gjennom en fleksibel tilkobling i stedet for et stivt rør. Vanlige sektorer inkluderer:

• Bygg og anleggsmaskiner hydrauliske kretser
• Landbruksutstyr og redskapshydraulikk
• Marine og skipsvæskesystemer
• Metallurgi og petroleumsprosesseringsanlegg rør
• Mat- og farmasøytiske prosesslinjer som krever sanitærutstyr
• Rom- og romfarts bakkestøtteutstyr

Hver sektor har en tendens til å favorisere en spesiell kombinasjon av materiale, gjengestandard og forseglingsmetode basert på væskene som håndteres, omgivelsesmiljøet og hvor ofte forbindelsen demonteres for vedlikehold.

Tilpassede slangekoblinger og OEM slangekoblinger

Standard katalogtilbehør dekker de fleste bruksområder, men noen utstyrsoppsett krever en tilpasset slangekobling bygget rundt en spesifikk bøyevinkel, lengde eller portkonfigurasjon som en katalogdel ikke kan matche. OEM slangekoblinger, produsert etter en kundes egen tegning eller prøvedel, lar utstyrsbyggere integrere en kobling som matcher deres eksakte konvolutt og monteringskrav i stedet for å tilpasse oppsettet rundt en standarddel.

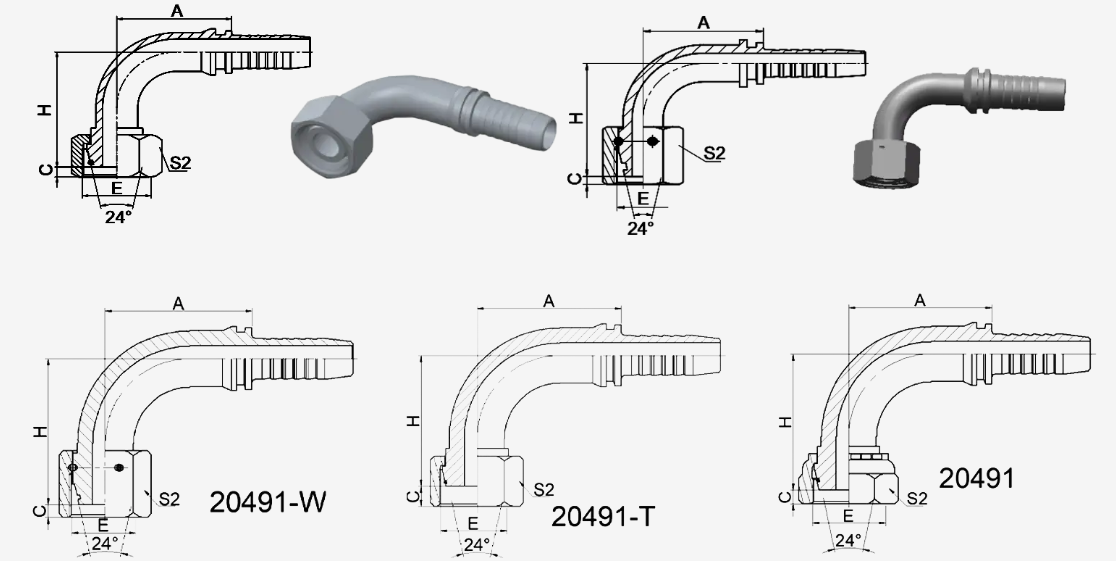

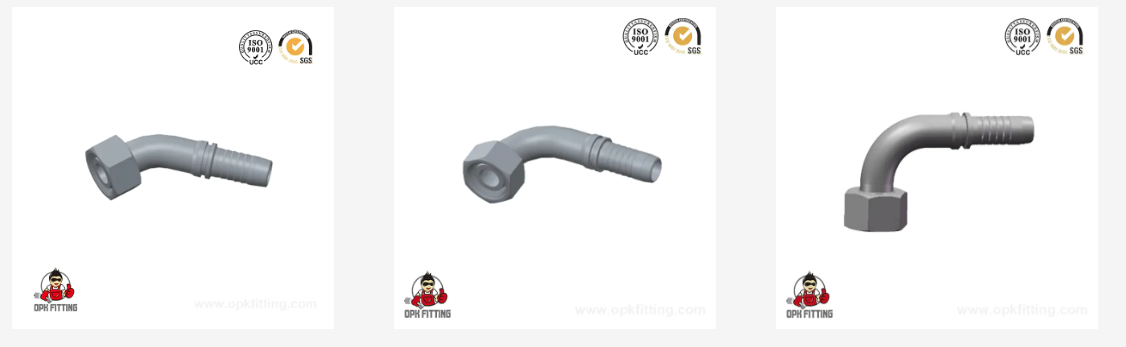

Albueforbindelser er en vanlig tilpasset forespørsel, siden bøyningsvinkel og radius varierer mye mellom maskindesign. Å produsere et albueledd gjennom en integrert formingsprosess med en høyfrekvensvarmer og datastyrt rørbøyer har generelt strammere dimensjonskonsistens over en produksjon enn fittings satt sammen fra separate sveisede segmenter.

Beste praksis for installasjon og krymping

Riktig monteringsteknikk beskytter både tetningsintegriteten og levetiden til en hydraulisk slangekobling. Feltdata fra krympeoperasjoner peker konsekvent tilbake til et lite antall trinn som forhindrer de fleste tidlige feil.

1. Kutt slangen firkantet med et riktig slangeskjæreverktøy i stedet for en håndsag, siden et vinklet kutt forhindrer jevn kontakt med hylsen.
2. Avisoler kun det ytre dekselet når koblingsdesignet krever avskåret slange, følg koblingsprodusentens remselengde nøyaktig.
3. Sett slangen helt inn i koblingen før krymping, slik at forsterkningslaget sitter under hele lengden av hylsen.
4. Still inn krympemaskinen til den nøyaktige dysestørrelsen og trykket som er spesifisert for den koblingen og slangekombinasjonen.
5. Kjør en prøvetrykktest på ferdige sammenstillinger før de tas i bruk for å bekrefte at det ikke er siver ved krympe- eller gjengegrensesnittet.
6. Skyll og lokk ferdige sammenstillinger for å holde forurensning ute av boringen før installasjon.

Velge en produsent av industrislangetilpasninger

Å velge en produsent av industrislangekoblinger eller leverandør av industrislangetilpasninger innebærer å se forbi katalogsiden mot produksjonsevne, siden konsistent krympekvalitet og dimensjonsnøyaktighet over hele bestillingskjøringen betyr like mye som den første prøvedelen.

OPK FITTING Hydraulic Equipment Factory er ett eksempel på en slangetilpasningsfabrikk bygget rundt produksjon av hydrauliske rør og adaptere, som dekker slangekoblinger, adaptere og fleksible hydraulikkslanger på tvers av en rekke trykknivåer og størrelser. Produkter fra denne typen anlegg brukes vanligvis på tvers av hydrauliske og væsketransportsystemer i maskineri, metallurgi, petroleum, konstruksjon, skipsbygging, romfartsutstyr, landbruk, farmasøytisk og matvareindustrien. Fabrikken opererer fra Ningbo City i Zhejiang-provinsen, Kina, en region med en lang etablert base for produksjon av hydrauliske rør og sterk transportinfrastruktur for både sjø- og lufteksportruter.

Produksjonstrinn ved denne typen anlegg inkluderer vanligvis rørskjæring, gummistripping, slangepressing, prøvetrykktesting og skylling, støttet av CNC-bearbeidingskapasitet for selve monteringskroppene. Når man sammenligner en produsent av industrielle slangekoblinger med en annen, spør ingeniører ofte om antall CNC-maskiner og generell produksjonskapasitet, intern testing for fysiske og dimensjonale egenskaper, og om fabrikken støtter både OEM-slangekoblinger bygget fra kundetegninger og standard katalogproduksjon ved siden av hverandre.

Ofte stilte spørsmål

• Q1: Hva er en industriell slangekobling

  A: Det er koblingskomponenten som kobler en fleksibel slange til et rør, ventil, pumpe eller sylinderport, og forsegler koblingen slik at væske eller gass kan passere gjennom systemet uten å lekke.

• Q2: Hva er en standard slangekobling

  A: Det er en beslag bygget til en publisert gjenge- og dimensjonsspesifikasjon, slik som SAE, DIN, ISO eller BS, slik at den kan pares pålitelig med deler fra mer enn én produksjonskilde.

• Q3: Hva brukes slangekoblinger til

  A: De kobler fleksible slangeseksjoner til stive rør, pumper, ventiler og sylindre på tvers av hydrauliske, pneumatiske og generelle væsketransportsystemer.

• Q4: Hvordan fungerer industrielle slangekoblinger

  A: En hylse eller hylse komprimeres rundt slangen for å gripe og forsegle den til monteringskroppen, mens den motsatte enden kobles til systemet gjennom en matchende gjenge eller flensgrensesnitt.

• Q5: Hva er forskjellen mellom en krympet og en gjenbrukbar slangekobling

  A: En krympet kobling er permanent smidd på slangen med en krympemaskin, mens en gjenbrukbar kobling skruer eller klemmer på slangeenden og kan fjernes og settes på igjen uten å kutte slangen.

• Q6: Hvordan velger jeg riktig gjengetype for en hydraulisk slangekobling

  A: Tilpass gjengetypen til porten på sammenkoblingsutstyret først, og bekreft deretter at beslagets trykkklassifisering og tetningstype passer til driftstrykket og væsken som er involvert.
